Контроллер ЭЛЕС-320ПГ
Хит
Артикул:
ЭЛЕС-320ПГ
Поделиться
При установке контроллера в схему электропарогенератора потребитель программирует контроллер по мощности потребляемой электропарогенератора от питающей сети.
Контроллер имеет:
- 3 контура регулирования параметров
- Аварийные сигналы и блокировки: по потребляемому току, уровню воды, работе паропотребляющего оборудования
- 3 режима работы: автозапуск, регулирование заданных параметров, программирование
- ЖКИ индикатор.

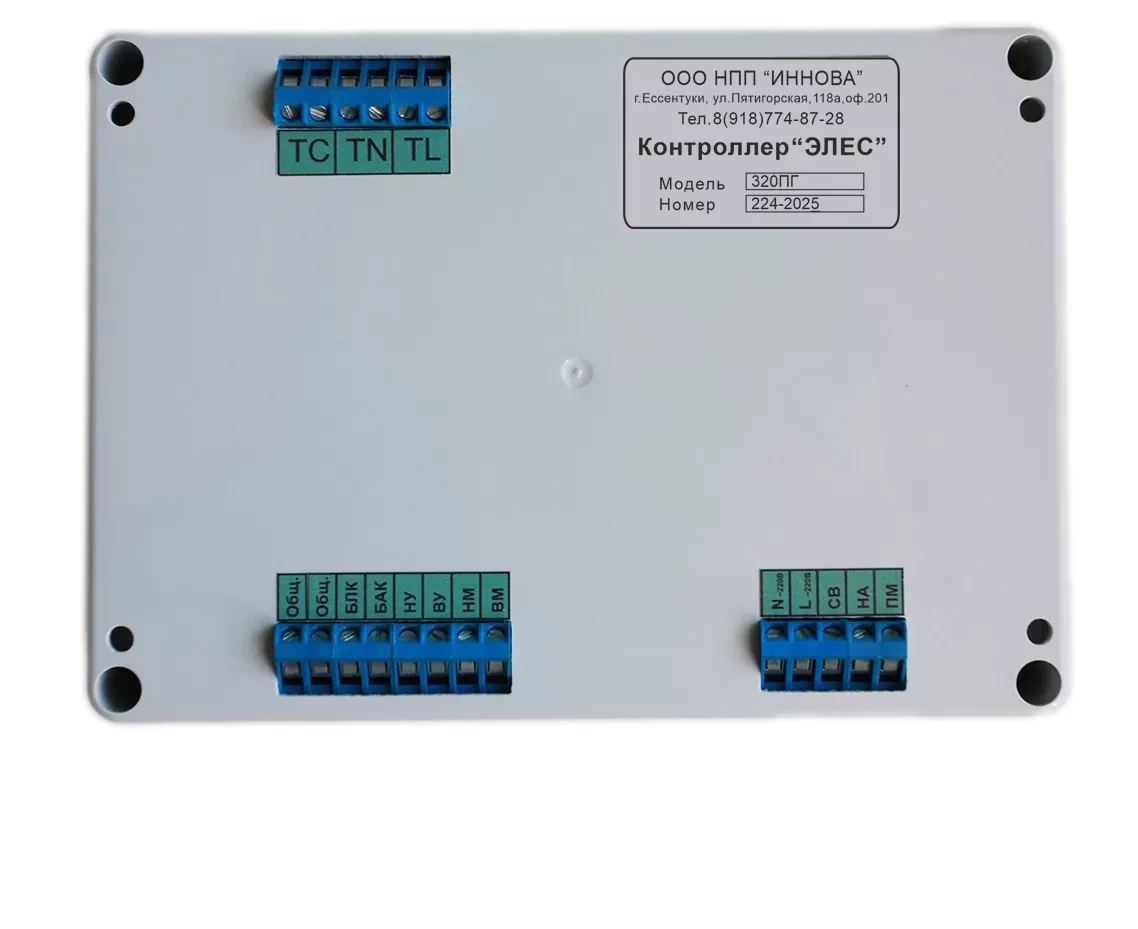

Конструктивные особенности: контроллер выполнен в пластиковом корпусе. Для внешних подключений контроллера имеются клеммные колодки.
Режимы работы
- автозапуск – выполняется при пуске ЭП после полного опорожнения котла;
- автоматический режим – регулирование заданных параметров;
- программирование – выбор и задание параметров.
Данные для эксплуатации:
1) Характеристики и количество аналоговых входов:
- термометр сопротивления ТСМ 50М (W 100 =1,428) – 1;
- напряжение 0 — 1,0 В – 2.
2) Количество изолированных цифровых входов типа сухой контакт – 6.
3) Количество изолированных цифровых выходов – 3.
4) Характеристики цифровых выходов:
- выходной элемент – твердотельное реле, переключение при переходе тока через ноль;
- коммутируемая цепь – фаза нагрузки;
- ток нагрузки – 1 А при 220 В, 50 Гц.
5) Напряжение питания – однофазная сеть переменного тока 220 В –15/+10%, 50 Гц.
1) Характеристики и количество аналоговых входов:
- термометр сопротивления ТСМ 50М (W 100 =1,428) – 1;
- напряжение 0 — 1,0 В – 2.
2) Количество изолированных цифровых входов типа сухой контакт – 6.
3) Количество изолированных цифровых выходов – 3.
4) Характеристики цифровых выходов:
- выходной элемент – твердотельное реле, переключение при переходе тока через ноль;
- коммутируемая цепь – фаза нагрузки;
- ток нагрузки – 1 А при 220 В, 50 Гц.
5) Напряжение питания – однофазная сеть переменного тока 220 В –15/+10%, 50 Гц.
Вес:
800
Длина:
222
Ширина:
146
Высота:
55
